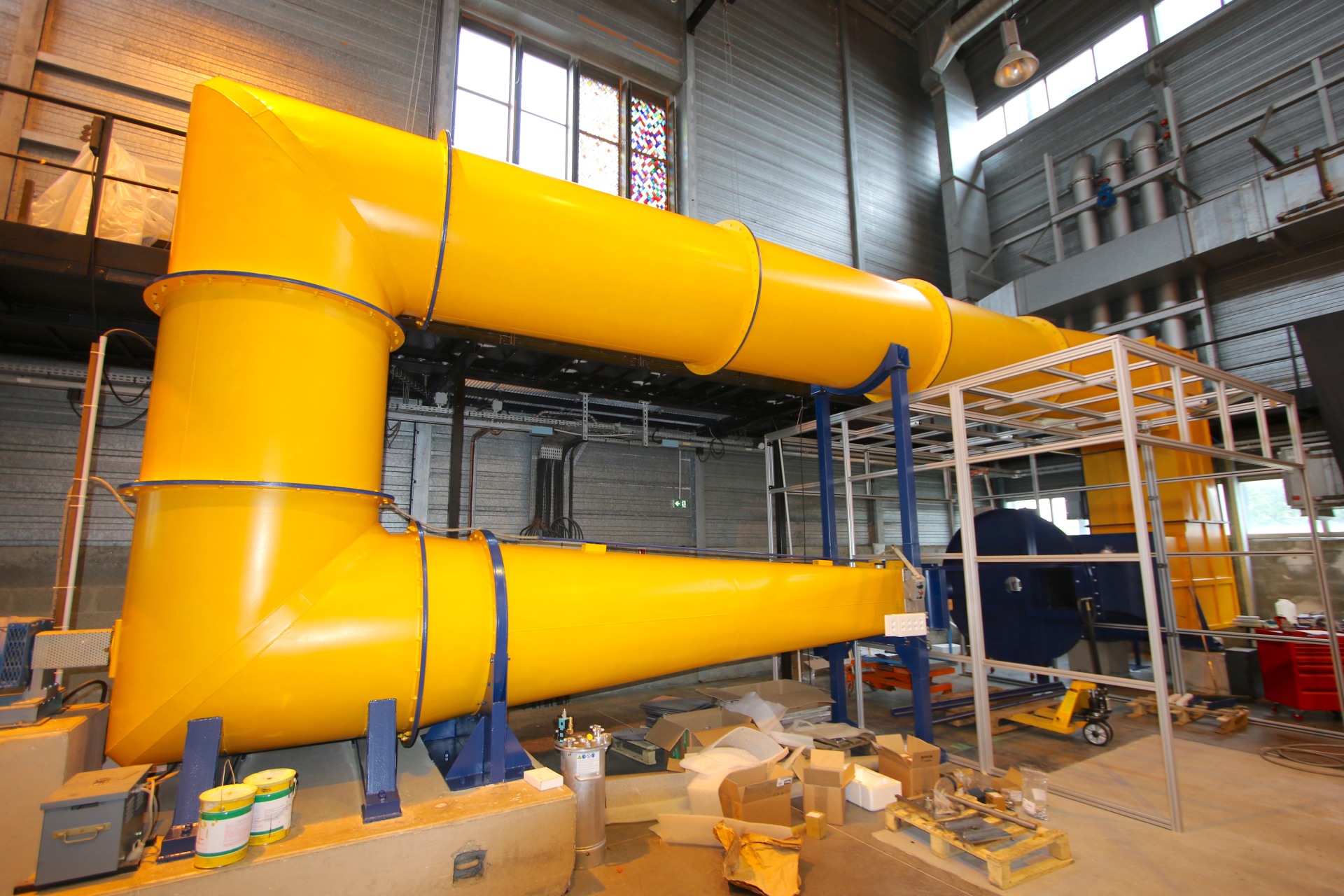

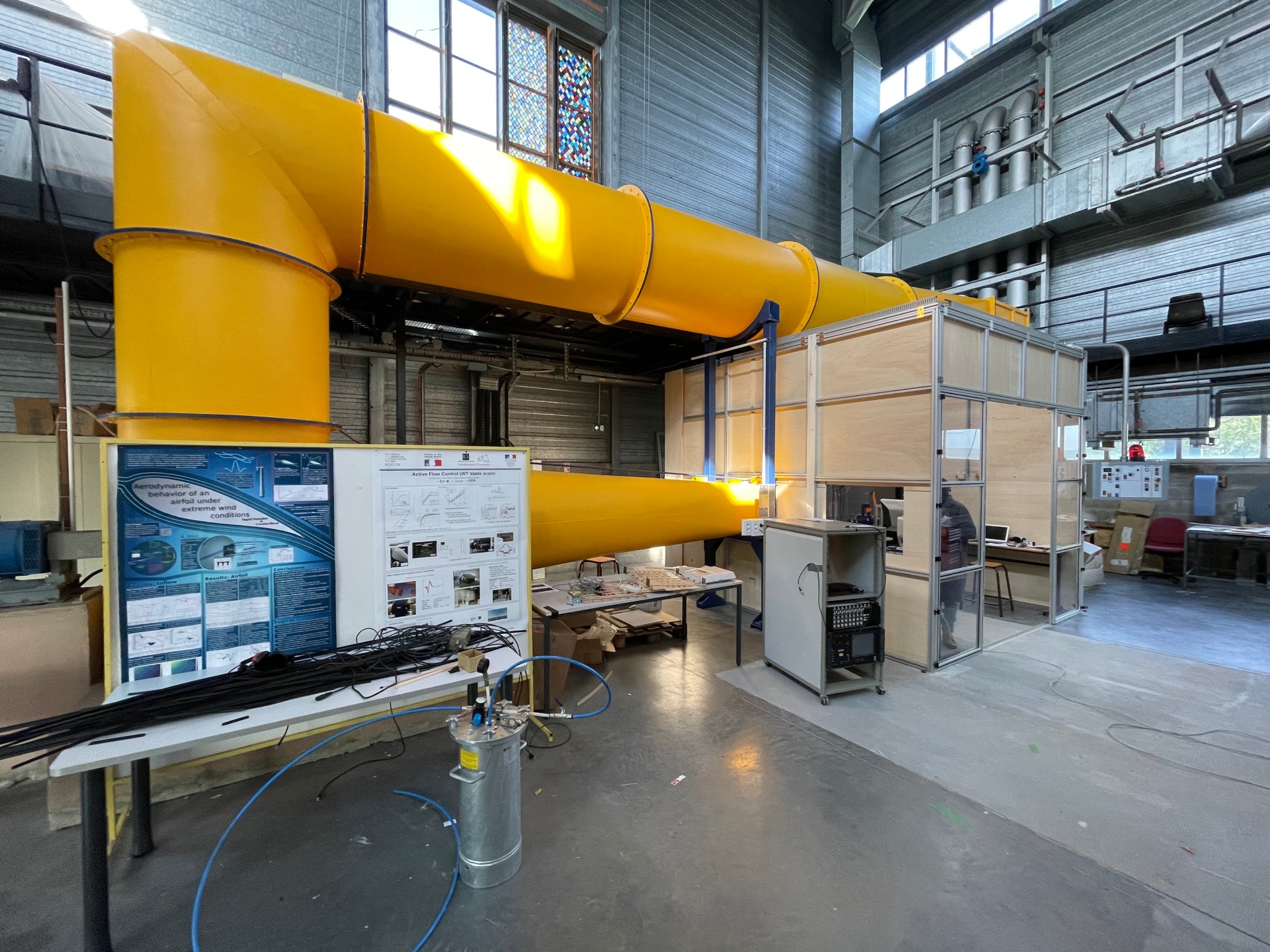

Cette soufflerie aérodynamique à recirculation dispose d’une veine d’essais de 2.8m de long et de 0.5x 0.5m de section. Des obstacles de petite échelle de type cylindre ou profil d’aile peuvent y être installées.
Ses faibles dimensions font de cette soufflerie un moyen d’essai idéal pour le développement de capteurs/actionneurs et de loi d’asservissement pour le contrôle de surface aérodynamique.
Caractéristiques :
- Dimensions : 2,8m de long et 0,5×0,5m de section
- Vitesse maximale de l’écoulement : 40m/s
Equipements :
L’équipement disponible comprend :
- 3 systèmes pour l’acquisition simple et l’asservissement temps réel dur (latence < 1μs)
- Un système de déplacement 3 axes pour les sondes de Pitot ou fils chauds
- Une balance aérodynamique (6 degrés de libertée)
- 20 capteurs de pression instationnaire (exemple: mesure instationnaire de la portance d’une pale)
- Un asservissement dynamique de la rotation (exemple de modélisation réalisée dans le projet SMARTEOLE : profil de pale d’éolienne dans un écoulement amont cisaillé uniformément)
Localisation
LHEEA
Ecole Centrale de Nantes
1 rue de la Noë
44321 Nantes Cedex
