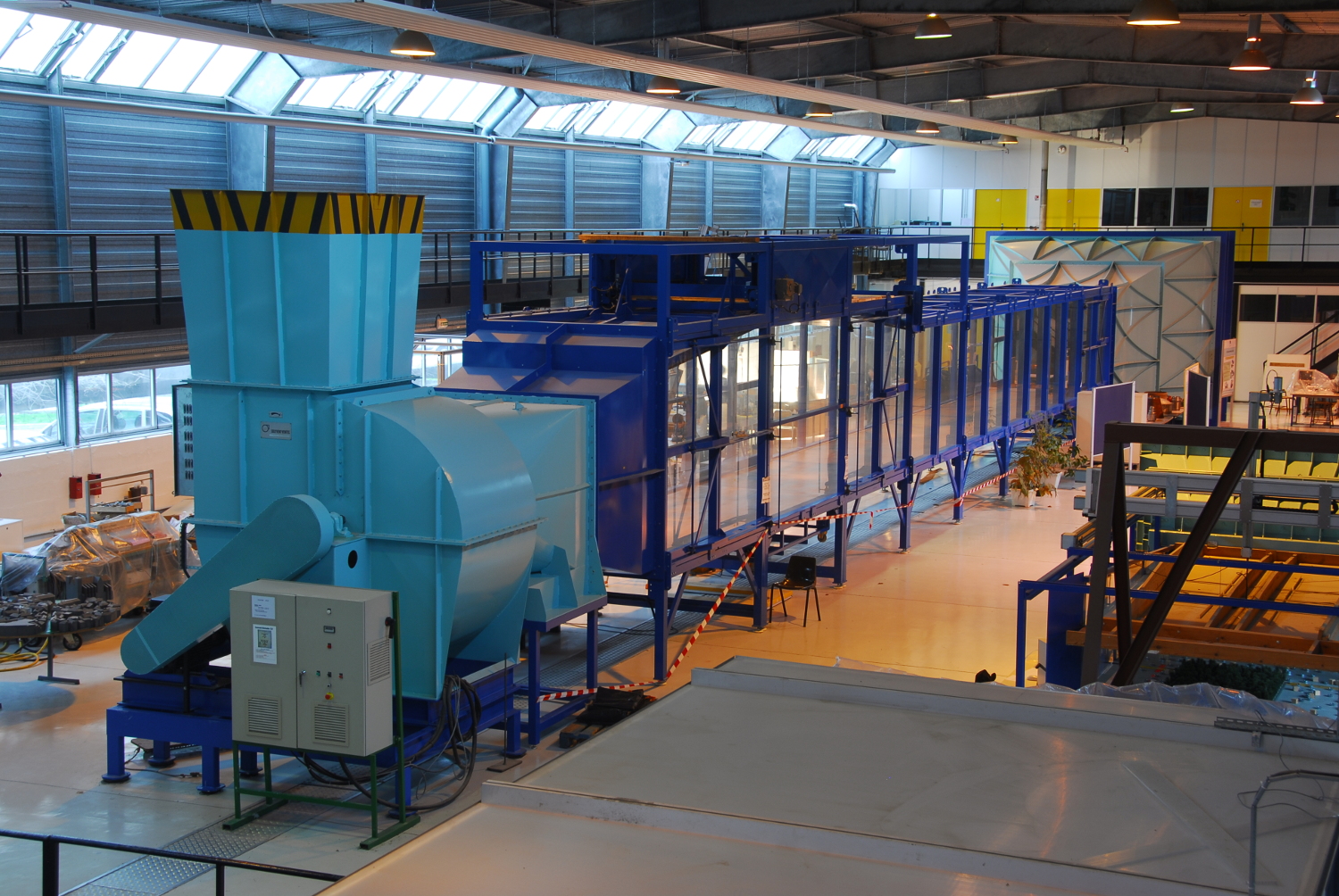

Cette soufflerie atmosphérique à circuit ouvert dispose d’une veine d’essais de 26m de long et de 2m x 2m de section, avec parois latérales et plafond transparents, et des hauteurs du plancher et du plafond réglable.
Son ventilateur centrifuge couplé à un moteur électrique de 45kW permet d’atteindre des vitesses d’écoulement de 10m/s maximum.
Caractéristiques :
- Dimensions : 26m de long
- Section : 2m x 2m
- Vitesse maximale d’écoulement : 10m/s
Equipements :
- Une chaîne d’acquisition 32 voies associée à 24 anémomètres thermiques pour l’utilisation de sondes à fils chauds simples ou croisés
- Un système stéréoscopique de Vélocimétrie par Image de Particules (SPIV) composé d’un laser Nd-YAG pulsé de 200mJ, de deux caméras de 4Mpixels associés d’un système dédié de synchronisation, d’acquisition et de post-traitement
- Une balance de traînée destinée à la mesure des efforts s’exerçant sur des éléments de canopée (< 0.5N)
- Deux balances 6 composantes (<32N)
- Deux systèmes de déplacement 3 axes pour animer les imposer un mouvement aux maquettes
- Un système de mesure de pression pariétale instationnaire (8 voies) et moyenne (96 voies)
Applications en recherche & industrie :

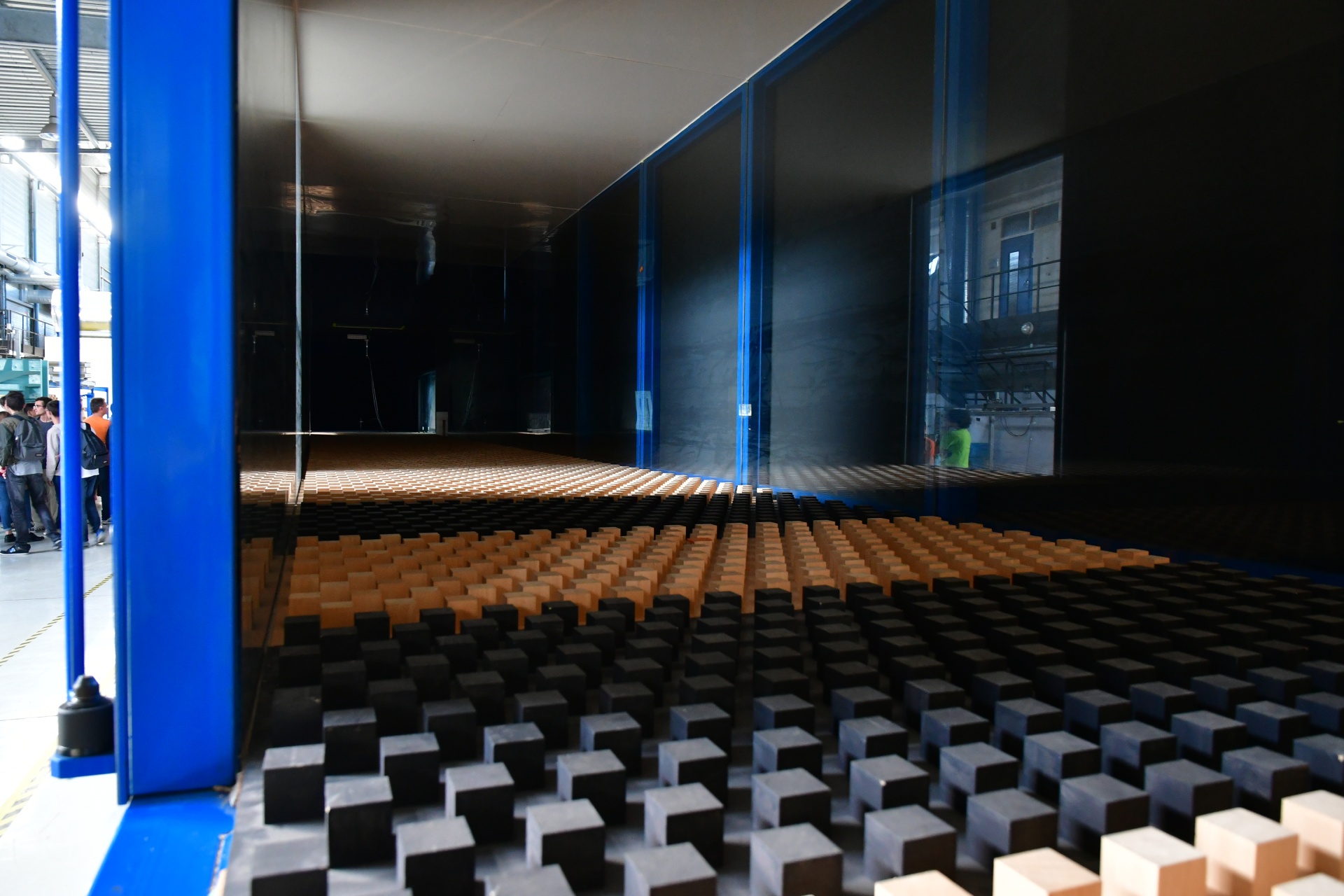

- Etude des interactions couche limite atmosphérique-canopées urbaine ou forestière
- Etude des écoulements urbains en régime de convection mixte

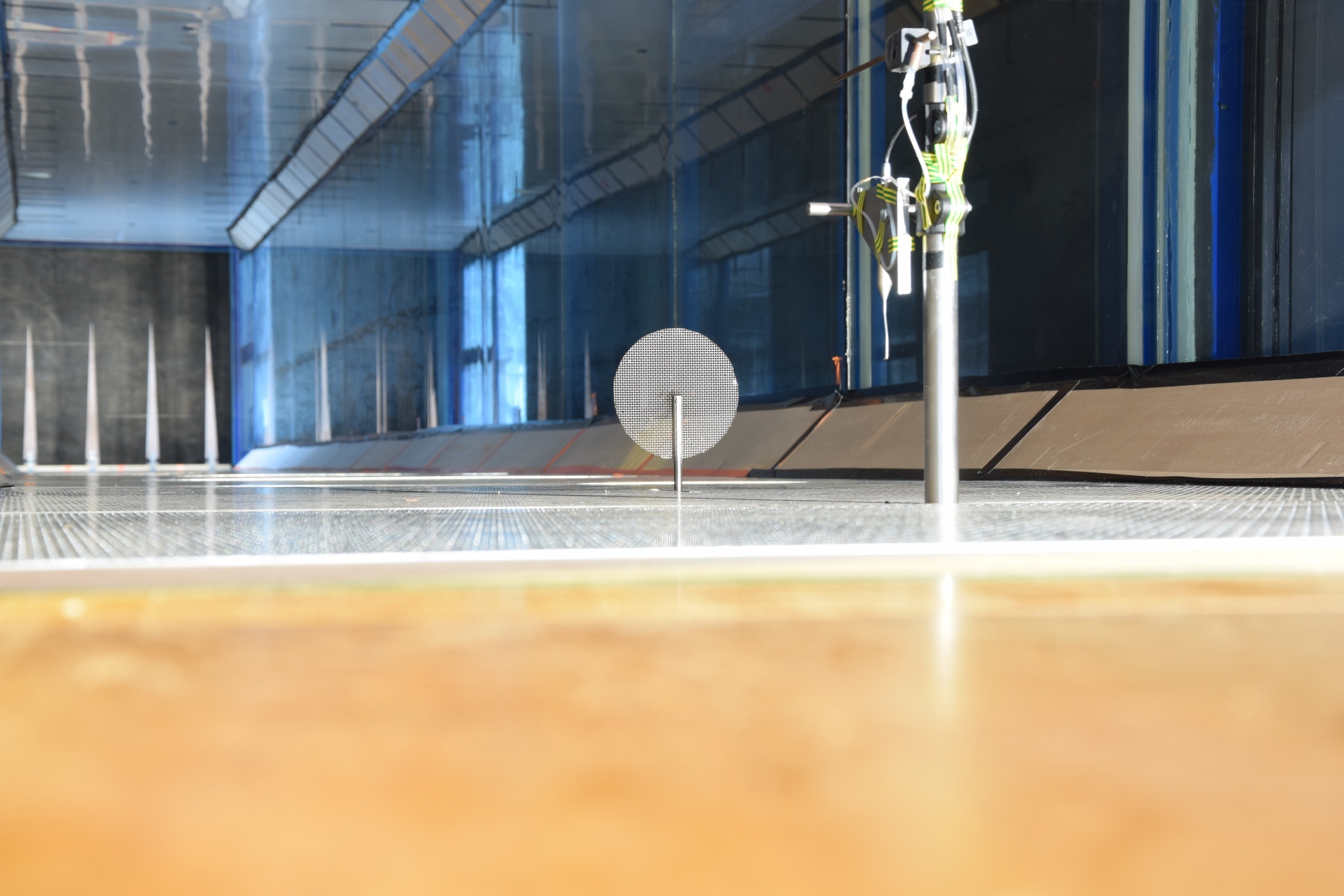

- Etude du sillage des éoliennes flottantes et de leurs interactions
- Etudes des performances des systèmes de propulsion vélique en interaction avec l’atmosphère
Technologies et projets testés
- EM2PAU (2008-2012) : sur l’écoulement en rue canyon
- VEGDUD (2010-2014) : sur les interactions dynamiques entre canopée forestière et atmosphère
- TIPEE (2013-2016) : sur l’évaluation des coefficients de pression sur un bâtiment dans un quartier réhabilité
- URBANTURB (2015-2018) : sur les couplages dynamiques entre la canopée urbaine et la couche de surface atmosphérique
- FLOATEOLE (2017-2022) Caractérisation expérimentale de l’impact des mouvements des flotteurs sur le comportement aérodynamique des éoliennes flottantes.
- WIND2SIM (2020-2021) Couplage soufflerie – simulations pour l’étude instationnaire des performances des éoliennes flottantes.
- MUFDD (2023-2026) Modélisation des écoulements en canopée urbaine par des approches guidées par les données
- MERVENT (2023-2026) Influence de la turbulence de couche limite atmosphérique sur les performances des voiles rigides
Localisation
LHEEA
Ecole Centrale de Nantes
1 rue de la Noë
44321 Nantes Cedex
